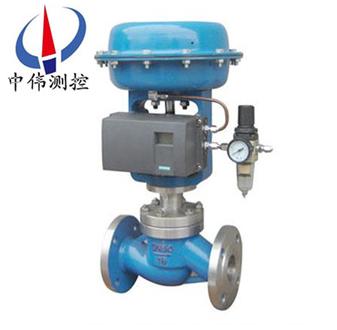

籠式雙座調節閥

•

籠式雙座調節閥是一種改進型壓力平衡式的調節閥，該閥套筒上裝有高性能的密封環，有效的提高了泄漏等級，閥體流體通道呈S流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大，可調范圍

一、簡介說明：
HCB系列籠式雙座調節閥是一種改進型壓力平衡式的調節閥，該閥套筒上裝有高性能的密封環，有效的提高了泄漏等級，閥體流體通道呈S流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
二、籠式雙座調節閥技術參數和性能：
閥 體
型 式: 直通單座鑄造球型閥
公稱通徑: 40，50，65，80，100mm
公稱壓力: ANSI 125、150、300、600
JIS 10、16、20、30、40K
PNl.6、4.0、6.4MPa
連接型式: 法蘭式:FF、RF、RJ、LG
標準按JIS ANSI B16.5
JB/T79.1 PNl.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW(40～50mm)
對接焊:BW(65～100mm)
材 料: HT200 ZG25 ZGlCr18Ni9
ZG0Cr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5MoSCPH21SCPH61
上 閥 蓋: 常溫型(P):-17～+230℃
高溫型:+230～+300℃
壓蓋型式: 螺栓壓緊式
填 料: V型聚四氟乙烯填料，含浸聚四氟
乙烯石棉填料，石棉編織填料。
閥內組件 :
閥芯型式: 壓力平衡式閥芯
流量特性: 高精度流量特性
金屬閥座等百分比特性(％)和線性(L)
高容量流量特性
金屬閥座等百分比特性(％)和線性(L)
工作范圍: 司太萊堆焊的工作溫度和壓差
材料: -17-4PH、0Cr17Ni12Mo2)和堆焊司太萊堆焊
執行機構:
型式: HA多彈簧式薄膜執行機構
膜片材料: 乙丙橡膠夾尼龍
彈簧范圍: 0.02～0.10，0.08～0.24MPa
供氣壓力: 0.14，0.16，0.28，0.40MPa
氣源接頭: Rc 1/4
環境溫度: -30～+70℃
閥作用型式:氣-開式或氣-關式
附件: 定位器、手輪機構、閥位傳送器
性 能
泄漏量: 符合標準ANSI B16.104IV級，
小于額定Cv的0.01％
回 差:1％(帶定位器)
線性:±1％(帶定位器)
備注:采用標準的V型聚四氟乙烯填料
可調范圍:50∶1
三、籠式雙座調節閥規格與技術參數：

四、籠式雙座調節閥執行機構主要技術參數：

五、允許壓差：

六、外形尺寸：

七、主要零件材料溫度范圍：

設計選用及訂貨須知：
1、HCB籠式雙座調節閥產品型號與名稱；2、公稱通徑DN(mm）； 3、公稱壓力；4、流量特性要求；5、閥體材質及閥內件材料；6、介質種類和溫度范圍；7、閥前后壓力(壓差)； 8、密封形式9.配套附件。
