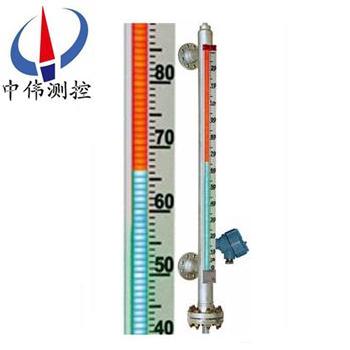

智能電子雙色液位計

•

智能電子雙色液位計選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品

一、產品概述：

ZW-ZDS系列智能電子雙色液位計的液位顯示采用高亮度LED雙色發光管，組成紅、綠光顯示液位，白天觀察距離60m，夜間可達200m以上。可替代磁翻板液位計、直讀式玻璃液位計，還應用于傳統玻璃液位計無法克服的高溫、高壓、高黏度、易燃、易爆及腐蝕性介質等場合。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬準信號，實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。

二、工作原理：

ZW-ZDS系列智能電子雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

三、應用場合：

ZW-ZDS系列智能電子雙色液位計廣泛用于鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸堿液、弱酸堿液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。

四、主要特點：

1、設計簡單緊湊；堅固可靠；壽命長；無維護工作量；能長年在戶內；外安裝使用；

2、******的現場；遠傳一體化結構，使工業自動化管理變的更輕松方便；

3、******的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；

4、******的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；

5、測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上******隔離的；

6、工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa；

7、工作溫度范圍寬，適用于從-160~+530℃；

8、廣泛用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；

9、各型號均可選配磁性限位開關，實現高低液位自動控制或報警；

10、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。

五、技術參數：

1、垂直安裝：（zui大偏差為≤30）；

2、測量范圍： 0-150-6000mm（大于6000mm可協商訂貨）；

3、介質密度： 0.4-2.0g/cm<；

4、工作溫度： -50--400℃；

5、跟隨速度： ≤0.08m/s；

6、浮子材質： 304、PTFE/304外村PTFE、鋁、鈦；

7、LED顯示器：低亮型，高亮型，霧狀散光型三種可選；

8、主導管材質：304；1Cr18Ni9Ti；316L;304內襯PTFE;鈦；PP;PTFE（聚四氟乙烯）

9、連接法蘭：DN15～DN50（HG20592-97法蘭標準），高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊；

10、法蘭材質：碳鋼、304、316L

11、電源電壓：DC24V,AC36V,AC220V；

12、準確度：≥10mm；

13、工作壓力：-0.1～10 MPa；

14、環境振動：頻率≤25Hz 振幅≤0.5mm；

15、介質粘度：≤0.4Pa.S；

16、排污閥：不銹鋼球閥、針型閥

17、主導管直徑：“￠48、￠57、￠62mm。

六、附加功能選擇：

限位開關：

1、常開型：高于報警點閉合；

2、常閉型：高于報警斷開；

3、開關容量：250VAC1A（阻性） 250VAC 0.3A；

4、開關壽命：1×105次；

5、液位變送器：輸出電流：4～20Madc（二線制）；

6、分辨率：±1cm；

7、負載電阻：500Ω（24VDC供電時）；

8、傳送距離： 3000m；

9、工作電源：12～36VDC；

遠傳變送器：

1、輸出類型: 4～20mADC；

2、分辨率：0.1%F.S；

3、負載電阻：0～36VDC；

七、安裝方位：

顯示部位安裝方位可任意改變：

1、左側安裝；

2、左側600安裝；

3、標準安裝；

4、右側600安裝；

5、右側安裝。

八、安裝使用：

1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好，擰緊螺栓。

2、傳感器 排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上，不可倒置。

3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的場合，比武緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。

6、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異常現象，即可投入使用。

九、系統構成及接線：

1、上下限開關輸出：

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳：

由測量單元和變送單元兩部分組成。

3、本安防爆：

a 帶本安防爆，上、下限開關輸出型：

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）

b 帶本安防爆遠傳型：

適合使用于∏類電氣設備（工廠用）、C級氣體，表面溫度組別T4（135℃）。

c 使用注意事項：

①變送器外殼設有外接地，用戶使用時須***可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF。

十、選型編碼：

十一、設計選用及訂貨須知：

1、型號規格；ZW-ZDS系列雙色液位計；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的***低、***高溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用的法蘭DN20或DN25；

9、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳等。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
