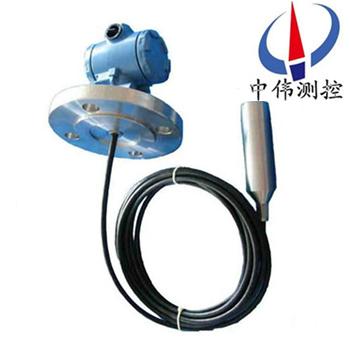

電容投入式液位計
電容投入式液位計可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其******的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷
Description：
一、產品概述：
ZW-DB701系列電容投入式液位計核心部件采用xj****的射頻電容檢測電路經過16位單片機經過準確的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。可選HART、CANBUS、485通訊協議進行系統組態。全系列變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點"、“量程"自動校準，以適應各種復雜場所的不同要求。
二、工作原理：
ZW-DB701系列電容投入式液位計采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓力；
ρ：被測液體密度；
g ：當地重力加速度；
Po ：液面上大氣壓；
H ：變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、應用場合：
ZW-DB701系列電容投入式液位計被廣泛應用于石油、化工、輕工、醫藥、冶金、食品等工業系統中，以及水文測量與監控、水庫大壩水位測量、 船舶及航海系統、城市及供水系統、循環水及污水處理系統等領域中。
四、主要特點：
1、穩定性好，精度高，投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
2、固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊3、狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。纜式液位變送器具有電源反相極性保護及過載限流保護。
五、技術參數：
1、測量范圍：0.3～100m（由用戶自選）精度：0.2、0.5、1.0級；
2、工作溫度：-20～80℃；
3、輸出信號：二線制4～20mADC；
4、電源電壓：標準24VDC（12～36VDC）；
5、不靈敏區：≤±1.0%FS；
6、負載能力：0-600Ω；
7、相對溫度：≤85%；
8、防護等級：IP68；
9、防爆標志：ExiaⅡCT4-6。
六、安裝與調試方法：
1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于zui低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于zui高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
七、注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要采取有效的防雷措施。
12、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω。
13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。
八、選型編碼：
型 譜 | 說 明 | ||||||||
ZW-DB70 | 電容式液位計（中偉測控） | ||||||||
類質 | 1 | 沉入纜式液位計 | |||||||
2 | 插入桿式液位計 | ||||||||
變送器類型 | G | 標準型 | |||||||
D | 隔爆型（Exd ⅡCT6 1區不含乙炔） | ||||||||
I | 本安型（Exd ⅡCT4 1區） | ||||||||
過程連接型 | T | 外螺紋連接管M20×1.5 | |||||||
F | 法蘭DN50 PN 0.6MPa GP9119.6-88 | ||||||||
E | 法蘭DN100 PN 0.6MPa GP9119.6-88 | ||||||||
S | M27×2外螺紋 | ||||||||
Y | 約定的特殊要求 | ||||||||
密封要求 | 4 | 耐強腐蝕 | |||||||
8 | 抗結晶 | ||||||||
指示表頭 | M1 | 指針表頭 | |||||||
M2 | 數顯表頭 | ||||||||
精度等級 | 02 | 0.5% | |||||||
05 | 1% | ||||||||
07 | 1.5% | ||||||||
-□ | 線長（mm） | ||||||||
九、設計選用及訂貨須知：
1、型號規格：ZW-DB700系列投入式液位計；
2、被測介質名稱：介質密度；
3、測量范圍：也可稱為公稱長度；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；
9、特殊要求：請在訂貨前詳細注明。
售后服務承諾：
1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
