導波雷達液位計
導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的******性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高
Description：
一、產品概述：
ZWRD700系列導波雷達液位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與到被測介質的距離成正比。
容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微波脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。
二、工作原理：
ZWRD700系列導波雷達液位計是基于時間行程原理的測量儀表，發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況情況比較復雜，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
1、輸入：
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別 出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與 脈沖的時間行程T成正比：D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為：L=E-D；
2、輸出：
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動 使儀表適應測量環境。對應于4…20mA輸出；
3、測量范圍：
F-測量范圍；E-空罐距離；B-頂部盲區；H-探頭到罐壁的zui小距離 頂部盲區是指物料zui高料面與測量參考點之間的zui小距離。 底部盲區是指纜繩底部附近無法準確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離；
4、注意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物 位的可靠測量。
三、數據處理：
通過輸入空罐高度L（=零點），滿灌高度H（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。是對應于 4-20mA輸出。
四、應用場合：
ZWRD700系列導波雷達液位計適用于高溫（350℃）、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外******產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
五、主要特點：
1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，zui高測量溫度可達800℃，zui大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。
2、防掛料：******的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
3、免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
4、抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
六、技術參數：
1、工作頻率：100MHz-1.8GHz；
2、測量范圍：纜式：0-35m桿式、同軸式：0-6m；
3、重復性：±3mm ；
4、分辨率：1mm；
5、采樣：回波采樣54次/s；
6、 響應速度：>0.2S（根據具體使用情況而定）；
7、精度：<0.1%；
8、輸出電流信號：4-20mA ；
9、通訊接口：HART通訊協議；
10、過程連接：G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150；
11、過程壓力：-1～60bar ；
12、電源：24VDC（±10%）紋波電壓:1Vpp；
13、耗電量：max22.5mA；
14、環境條件：溫度:-40℃～ 250℃；
15、外殼防護等級：IP68；
16、防爆等級：EXiaIICT6 ；
17、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜；
18、電纜入口：M20×1.5（電纜直徑5～9mm）。
七、安裝指導說明：
下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。
安裝位置：
1、距離罐壁的距離建議為罐直徑的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安裝在金屬罐中間；
3、不要裝在下料口處；
4、選擇探頭長度時，注意探頭底部距罐底約大于30mm；
5、注意介質溫度。
罐內障礙物：
1、安裝時注意探頭距離障礙至少200mm。
干擾的祛除：
1、干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果；
2、旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。
液體標準安裝：
對于粘度≤500cst且不易產生粘附的介質，管式探頭是理想方案，其特點如下：
******的可靠性；
1、可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關；
2、罐內障礙物及短管尺寸不影響測量；
3、比桿式探頭能承受的橫向壓力高；
4、對于高粘度的介質，建議使用桿式探頭。
臥罐及立罐上的安裝：
1、管式探頭及桿式探頭zui長可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭；
2、安裝及固定方式同固體粉倉測量；
3、對距罐壁的距離無限制，只要避免探頭接觸罐壁；
4、如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭。
腐蝕性介質測量：
1、如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量。
八、測量條件注意事項：
1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3、理論上測量達到天線******的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的******至少100mm。
4、對于過溢保護，可定義一段安全距離附加在盲區上。
5、測量范圍與天線有關。
6、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
九、安裝注意事項：
1、盡量遠離出料口和進料口。
2、對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
3、建議安裝在料倉直徑的1/4處。
4、纜式探頭或桿式探頭離罐壁zui小距離不小于30厘米。
5、探頭底部距罐底大約30mm。
6、探頭距罐內障礙物zui小距離不小于200mm。
7、如果容器底部是錐型的，傳感器可以安裝
8、罐頂中央，這樣可以一直測量到罐底。
十、數據對照表：
表一：

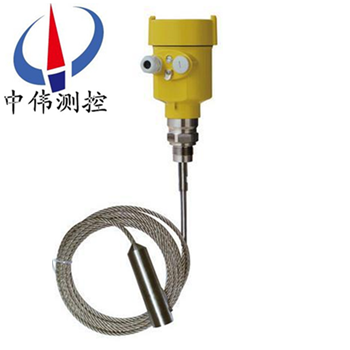

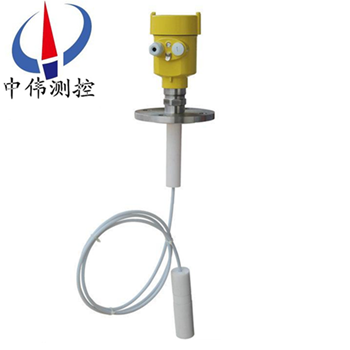

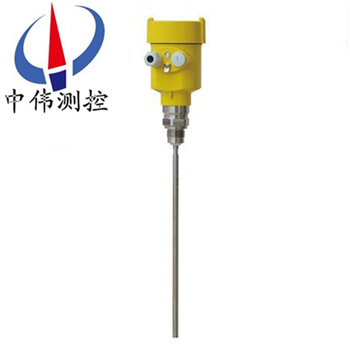

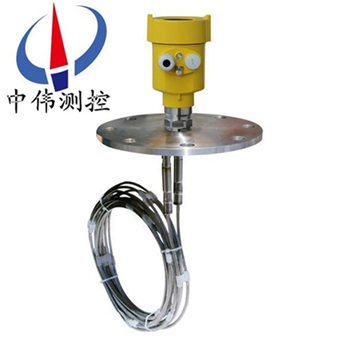

產品型號 | ZWRD701 | ZWRD702 | ZWRD703 |
產品圖片 |  |  |  |
應用范圍 | 適用復雜測量，液體和固體顆粒狀介質，大粉塵環境。 | 適用于固體、液體介質 測量， 粉狀顆粒介質。 | 固體粉塵、液體測量，可用于介電常數比較小的液體。 |
測量范圍 | 0~30米 | 0~6米 | 0~30米 |
連接方式 | 螺紋（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150） | ||
料倉開口 | 螺紋（Φ40），法蘭（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm） | ||
工作溫度 | -40~350℃ | ||
工作壓力 | -1.0~4.0MPa | ||
精 度 | 0.2%±1mm（頂部盲區500mm） | ||
采 樣 | 回波采樣 55次/秒 | ||
防爆等級 | EXiaIICT6/ExdIICT6 | ||
防護等級 | IP66 | ||
信號輸出 | 兩線4~20mA/HART或三線4~20mA | ||
表二：

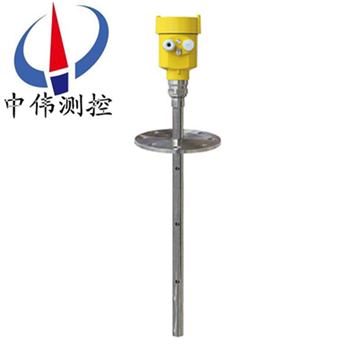

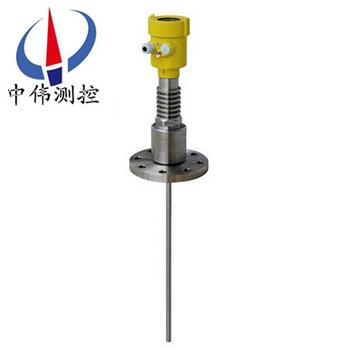

產品型號 | ZWRD704 | ZWRD705 | ZWRD706 |
產品圖片 |  |  |  |
應用范圍 | 適用復雜測量。可測 高溫型液體介質。 | 適用于腐蝕性液體介質。 | 介電常數低或表面波動 液體。 |
測量范圍 | 0~6米 | 桿式6米/纜式20米 | 0~6米 |
連接方式 | 螺紋（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150） | ||
料倉開口 | 螺紋（Φ40），法蘭（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm） | ||
工作溫度 | -40~350℃ | ||
工作壓力 | -1.0~4.0MPa | ||
精 度 | 0.2%±1mm（頂部盲區500mm） | ||
采 樣 | 回波采樣 55次/秒 | ||
防爆等級 | EXiaIICT6/ExdIICT6 | ||
防護等級 | IP66 | ||
信號輸出 | 兩線4~20mA/HART或三線4~20mA | ||
十一、選型一覽表：
產品選型一：
ZWRD701/2/3 | A | 纜式探頭 | 探頭形式 | ||||||||
B | 單桿式探頭 | ||||||||||
C | 平行桿式探頭 | ||||||||||
P | 標準型（非防爆） | 防爆 | |||||||||
I | 本安型（Exia II CT6） | ||||||||||
F | 隔爆型（Exd II CT6） | ||||||||||
1 | 螺紋G1-1/2″ | 連接方式 | |||||||||
2 | 螺紋1-1/2″NPT | ||||||||||
3 | 法蘭DN50 PN1.6（HG2094-97） | ||||||||||
4 | 法蘭DN50 PN1.6（HG2094-97） | ||||||||||
5 | 法蘭DN50 PN1.6（HG2094-97） | ||||||||||
6 | 法蘭DN50 PN1.6（HG2094-97） | ||||||||||
1 | 碳鋼 | 材質 | |||||||||
2 | 不銹鋼 | ||||||||||
□ | （mm） | 探頭量程長度 | |||||||||
0 | 常壓 | 工作壓力 | |||||||||
1 | 1.6 MPa | ||||||||||
2 | 2.5 MPa | ||||||||||
3 | 4.0 MPa | ||||||||||
M | 普通-40~150℃ | 工作溫度 | |||||||||
H | 高溫-40~230℃ | ||||||||||
G | 超高溫-40~350℃ | ||||||||||
Y | 帶 | 編程器 | |||||||||
N | 不帶 | ||||||||||
1 | 兩線制DC24V 4~20mA/HART | 接線方式 | |||||||||
2 | 三線制DC24V 4~20mA | ||||||||||
ZWRD701/2/3 | 備注 | ||||||||||
產品選型二：
ZWRD704/5/6 | P | 標準型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天線材料/ 工作溫度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法蘭規格 | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
1 | 碳鋼法蘭 | 法蘭形式 | ||||||||
2 | 不銹鋼法蘭 | |||||||||
3 | PP翻邊法蘭 | |||||||||
4 | PTFE翻邊法蘭 | |||||||||
1 | 無 | 容器接管長度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用戶要求 | |||||||||
Y | 帶 | 編程器 | ||||||||
N | 不帶 | |||||||||
1 | 兩線制DC24V 4~20mA/HART | 接線方式 | ||||||||
2 | 三線制DC24V 4~20mA | |||||||||
ZWRD704/5/6 | 備注 | |||||||||
十二、設計選型需要知道以下數據：
1、被測量的介質類型，液體還是固體。如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、雷達物位計是否需要防爆、防腐。
5、測量, , 范圍是幾米，要求盲區是多少。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
售后服務承諾：
1、我公司所售液位計產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
