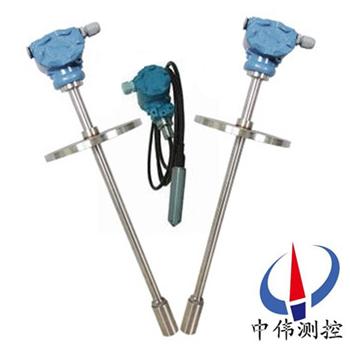

直桿式液位變送器
直桿式液位變送器是采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。 傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安
Description：
一、產品概述：
ZW-DB502系列直桿式液位變送器（以下簡稱變送器）是采用xj****的電子陶瓷技術，無中介液干式壓力測量技術、其關鍵件引進具有******xj****水平傳感膜片，它與目前使用擴散硅式液位變送器比較，有兩個顯著不同的技術差別，一是測量元件要用新興陶瓷材料；一是測量元件內無中介液體，是******固體的，因而500系列產品有著******的技術性能，其他仿制該產品在技術性能上難以達到我們水準。
二、工作原理：
ZW-DB502系列直桿式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、應用場合：
ZW-DB502系列直桿式液位變送器是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊壯物的體積、液高、重量的準確測量和傳送。廣泛應用于電力、石油、化工、冶金、水利、自來水、食品等行業
四、主要特點：
1、固態結構，無可動部件，高可靠性，使用壽命長；
2、從水到污水，從油到粘度較大的液體都可以進行高精度測量，不受介質起泡、沉積等影響；
3、 附帶多用途安裝支架，安裝使用方便；
4、具有******的抗干擾、防雷電能力；
5、具有電源反極性保護及過載限流保護；
6、新型材料不易疲勞磨損，抗振動、沖擊、過載能力強。
7、結構簡單，便于維修。
五、技術參數：
1、測量范圍：不銹鋼加長桿式0~5m； 導氣電纜式0~100m；
2、系統精度等級：0.2級0.5級；
3、使用環境濕度：-20℃~+70℃；
4、相對濕度：10%~90%；
5、介質溫度：-20℃~+80℃；
6、長期穩定性：優于0.1%FS/年；
7、溫度穩定性：±0.2%/10℃；
8、電源:：24VDC；
9、信號輸出：兩線輸出4~20mA。
六、其他參數：
1、介質密度范圍：0.5g/cm3~2.0g/cm3 。
2、 過載能力：標準量程的5倍。
3、變送器防護等級：IP65。
4、傳感器防護等級：IP68。
5、防爆標志：iaIICT4本質安全型；
6、變送器外殼材料：膜壓鑄鋁；
7、傳感器材質：普通型:不銹鋼； 防腐型:聚四氟乙烯；
8、連接件尺寸:法蘭DN50 PN2.5（JB81-59）； 螺紋M56×2。
七、安裝與調試方法：
1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
八、測量系統：
測量系統為本安型。
本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。
在系統回路中須***采用屏蔽信號電纜,并可靠接地。僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，
液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。
該系列產品可以配備液晶顯示LCD，便于本地操作。
智能型輸出同時具有HART通訊功能。
九、注意事項：
1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
2、接供電電源時應嚴格按照我公司接線說明進行連接。
3、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
4、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
十、選型說明:
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
4、關于導氣電纜長度的選取：一般比實際液位高度長1～2米。
十一、選型編碼：
選型編碼：
型譜 | 說明 | ||||||||||
ZW-DB50 | 液位變送器（中偉測控） | ||||||||||
類別 | 1 | 纜式 | |||||||||
2 | 桿式（傳感器裝在底部，直接接觸液體介質） | ||||||||||
3 | 防腐式 | ||||||||||
4 | 導壓桿式（傳感器裝在上部，不直接接觸介質） | ||||||||||
過程連接形式 | T | 支架安裝 | |||||||||
N | 法蘭安裝DN40 PN1.0 | ||||||||||
Y | 特別約定 | ||||||||||
傳感器連接材料 | 1 | 304 | 桿式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
5 | 聚四氟乙烯，（聚丙烯法蘭） | ||||||||||
防爆方式 | O | 不防爆 | |||||||||
E | 本安防爆Exia ⅡCT6 | ||||||||||
顯示方式 | O | 不帶現場批示 | |||||||||
Z | 帶電流表指示（0-100%刻度） | ||||||||||
X | 帶現場顯示 | ||||||||||
配重情況 | O | 無需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安裝高度（mm） | ||||||||||
-□ | 測量高度（mm） | ||||||||||
-□ | 被測介質密度（g/cm3） | ||||||||||
十二、設計選用及訂貨須知：
1、型號規格：ZW-DB500系列；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；
9、特殊要求：請在訂貨前詳細注明。
售后服務承諾：
1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
