電容式液位變送器

•
•

電容式液位變送器核心部件采用xj****的射頻電容檢測電路經過16位單片機經過準確的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）。可選HART、CANBUS、485通訊協議進行系統組態。全系列

一、產品概述：

ZW-DB701/702系列電容式液位變送器采用結構簡單、堅固耐用且極穩定的可變電容形式，可變電容由壓力腔上的膜片和固定在其上的絕緣電極所組成，當感受到壓力變化時，膜片要產生微微的翹曲變形，從而改變了兩極的間距，采用******的檢測電路測電容的微小變化，并進行線性處理和溫度補償。傳感器輸出與被測壓力成正比的直流電壓或電流信號。精巧的結構、高性能的材料及xj****的檢測電路的wm****結合，賦予了電容式壓力變送器以很高的性能。

二、工作原理：

ZW-DB701/702系列電容式液位變送器依據電容感應原理，當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po

式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

三、應用場合：

ZW-DB701/702系列電容式液位變送器可適用于高壓、強腐蝕、易結晶、易堵塞、防冷結等特殊條件下液位的連續檢測，可廣泛應用于電力、冶金、化工、食品、制藥等各行業和污水處理、鍋爐汽包、煤粉包等場所的液位測量。

四、主要特點：

1、結構簡單，無任何可動或彈性元部件，因此可靠性******，維護量極少。一般情況下,不必進行常規的大、中、小維修。

2、多種信號輸出，方便不同系統配置。

3、適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

4、特別適用于酸、堿等強腐蝕性液體的測量。

5、完善的過流、過壓、電源極性保護。

五、技術參數：

測量范圍：0.2-20米；

精 度：±0.5% ±1%；

探極耐溫：-40~+250℃；

變送器適應環境溫度：-40~+60℃；

允許容器壓力：-0.1MPa~2.5MPa；

測量介質：電導率不底于10-3S/m的酸、堿、水等非結晶導電液體；

供電電壓：DC12-35V（隔離式為DC21-27V）；

非隔離二線,三線制：20mA；

兩端隔離三線制：<32mA；

三端隔離四線制：<35mA；

輸出信號：4-20mA（0-10mA,0-20mA）；

輸出保護：27mA；

測量、輸出、電源之間隔離耐壓：1000V；

量程調節范圍及零點遷移：≥±30%FS；

變送器主體尺寸：Φ76×85。

六、測量系統：

測量系統為本安型。

本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。

在系統回路中須***采用屏蔽信號電纜,并可靠接地。下圖僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，

液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。

該系列產品可以配備液晶顯示LCD，便于本地操作。

智能型輸出同時具有HART通訊功能。

七、安裝與調試：

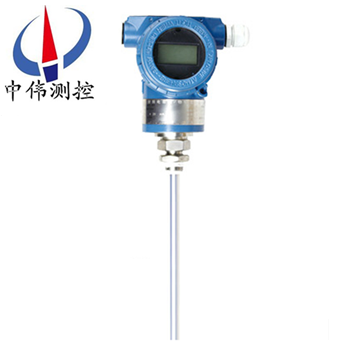

1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。

在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：

1、采用智能電路的調試方法：

現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。

現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：

當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。

當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。

如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。

調整好后，應將變送器的蓋子擰緊。

八、外形及安裝方法：

外形：

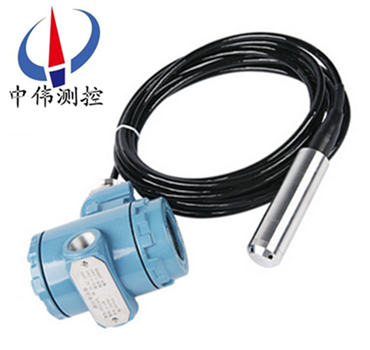

纜式液位變送器由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

安裝方法：

1、選擇易于操作、維護的地方進行安裝；

2、應盡量遠離振動源安裝；

3、應盡量遠離熱源的地方；

4、電纜投入式液位變送器安裝時，金屬探頭要沉入容器底部。

九、注意事項：

1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

2、接供電電源時應嚴格按照我公司接線說明進行連接。

3、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。

4、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

十、選型說明:

1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。

2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。

3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。

4、關于導氣電纜長度的選取：一般比實際液位高度長1～2米。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格：ZW-DB700系列；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100等；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明。

售后服務承諾：

1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
