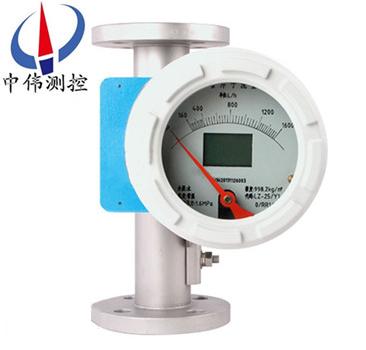

智能型金屬管轉子流量計

•

智能型金屬管轉子流量計采用獨立概念設計的測量管指示器，可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統，低壓力損失設計.智能型金屬管轉子流量計磁性耦合結構確保數據傳輸、信號更加穩定。保溫或伴熱夾套，

一、產品概述：

ZW-LZ系列智能型金屬管轉子流量計采用了******xj****的無接觸檢測磁場角度變化的磁測傳感器、并配以微處理系統，可實現液晶指示、累積、遠傳輸出（4-20Ma）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，******可以取代進口******型儀表，且具有性價比高、多參數標定、掉電保護等到特點。針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型，按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要示分類，又可分為普通型、本質安全型、隔離防爆型三種。

二、工作原理：

ZW-LZ系列智能型金屬管轉子流量計是被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、儀表結構：

ZW-LZ系列智能型金屬管轉子流量計主要由測量器和指示器兩大部分組成，按連接方式的不同可分為垂直安裝和水平安裝兩種。

測量器部分

1、基本型：接液零件材質 0Cr19Ni9 ，適用于液體測量；

2、防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量；

3、夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15 、 PN1.6 ；

4、阻尼型：適用于氣體測量。

指示器部分

1、現場指示型：用于現場指示瞬時流量；

2、遠傳型：輸出 4 ～ 20mA 的直流信號，實現遠傳功能；

3、報警型：用于需要報警的場合。

四、應用場合：

ZW-LZ系列智能型金屬管轉子流量計結構簡單、工作可靠、準確度高、適用范圍廣。與玻璃轉子流量計相比較能耐較高的壓力。流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。

五、主要特點：

1、全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；

2、短行程，總高250mm，安裝方便 ；

3、機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量 ；

4、智能型指示器，采用國外信號采集處理芯片，模塊化設計，無磁滯后；

5、具有數據恢復、數據備份、掉電保護及錯誤自診斷功能 ；

6、HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議；

7、通過HART通訊手操器可進行參數組態和現場調整 ；

8、與PC機串口連接，通過Windows程序，實現現場對儀表進行標定 ；

9、可用于易燃、易爆危險場合；

10、垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或螺紋連接。

六、技術參數：

1、測量范圍：水2.5～100000l/h（20℃）；

2、量程比：10:1；

3、精度等級：1.0、1.5、2.5

4、工作壓力：DN15、DN25、DN50為PN4.0MPazui大為10.0MPa、DN80、DN100為PN1.6MPazui大為6.4MPa；

5、介質溫度：-40℃～300℃；

6、介質粘度：DN15：η<5mPa·s（F15.1～F15.3）；η<30mPa·s（F15.4～F15.8）；

             DN25：η<250mPa·s

             DN50～DN150：η<300mPa·s；

7、環境溫度：液晶型：-40℃～85℃；指針型：-40℃～120℃；

8、連接形式：法蘭（執行標準DIN2501或按用戶提供法蘭標準制造）

9、儀表高度：250mm

10、電纜接口：M20*1.5

11、供電電源：24VDC二線制4～20mA或85～265VAC 50/60Hz（遠傳型）

12、報警輸出：上限或下限瞬時流量報警 繼電器輸出（觸點容量zui大5A-250VAC）或集電極開路輸出（z大100mA-30VDC內部阻抗100Ω）。

13、脈沖輸出：累積脈沖輸出，zui小間隔每10秒一個脈沖（交流型）或每50毫秒一個脈沖。

14、液晶顯示：雙排液晶顯示，顯示瞬時流量及累積流量。

15、本安防爆：Exia II CT4。

16、測量管材質：316不銹鋼（普通型）或內襯聚四氟乙烯（防腐型）。

七、轉換指示器：

轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯示型和遠傳信號輸出型：

1、就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

2、智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

八、結構分類說明：

1、高溫型結構(G型)

高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。

G型金屬管流量計可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構（Z型）

阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。

3、夾套型結構(T型)

夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量。在夾套中通過加熱或冷卻介質，使流體不汽化和不結晶。

伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.

夾套型流量計結構見FA標準型流量計法蘭、外形尺寸。

4、高壓型結構(Y型)

高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。目前zui高壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型zui大壓力為10MPa。

九、產品維護：

1、在長期的使用過程當中，管道內不可避免會有鐵磁性雜質吸附在浮子上，這樣會將浮子卡死或影響測量精度，要時常對傳感器內浮子進行清洗；如果安裝磁過濾器，也要進行定期清洗。

2、儀表指示器內裝有電子元件，儀表接線或拆卸殼體后，要將螺釘旋緊，須***保證殼體的密封性，防止雜質、水或其它物質進入，同時還要保證儀表殼體的可靠接地。

3、儀表安裝后，在*次使用時，要注意：

開啟閥門時為避免形成壓力沖擊使浮子猛力撞擊限位裝置，造成儀表的損壞，一定要緩慢地打開閥門！

測量氣體的儀表都裝有氣阻尼器，以z大程度的減小浮子的震蕩；為確保浮子的穩定性，可以在儀表的出口安裝一節流閥。

4、對于遠傳型儀表，首先要保證儀表的接線正確后，方可通電；對于危險場合，須***選擇防爆型，并按防爆要求進行安裝使用。

十、故障排除方法：

1、檢查SU中報警值設定大小。

2、檢查偏差設定d值不能太大。

3、FUN功能中，邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏

4、線路板故障，更換線路板。

5、若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。

如果在使用中出現抖動，可以根據抖動的幅度來判定是哪種幅度的抖動。抖動分為輕微抖動、中度抖動和劇烈抖動。

1、輕微抖動：一般由于介質波動引起。可采用增加阻尼的方式來克服。

2、中度抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大儀表氣阻尼。

3、劇烈抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與儀表實際的狀態不符，有較大差異造成儀表過量程。

十一、在安裝時應遵循以下步驟：

1、在安裝到工藝管道之前，應拆卸所有安裝并檢查有沒有運輸損壞；

2、為防止在運輸途中,指示器中裝有固定指針的橡皮筋,接線前應打開指示器左蓋把它輕輕取走，不要指針位置變化；

3、打開指示器右蓋，電纜線穿過電纜引入裝置后，按旋轉角變送器的接線圖接線后，旋緊壓螺母，使電纜固定，然后旋緊左右蓋的緊固螺釘，使指示器防水防塵；

4、儀表的上下游管道應與儀表的口徑相同,連接法蘭或螺紋應與儀表的法蘭和螺紋匹配，儀表上游直管段長度應保證是儀表公稱口徑的5倍，下游直管段長度h2不少于250mm；

5、由于儀表的測量機構采用的是磁傳遞，所以為了保證浮子流量計的性能，傳感器的安裝周圍至少100mm處，不允許有鐵磁性物質存在；

6、儀表安裝前,工藝管道應進行吹掃，防止管道中滯留的鐵磁性物質附著在儀表里，影響儀表的性能，甚至會損壞儀表.如果不可避免，應在儀表的入口安裝磁過濾器；

7、測量氣體的儀表,是在特殊壓力下的校準,如果氣體在儀表的出口直接排放到大氣，將會在浮子處產生壓降,并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門，以便能對所需流量值進行設定，當浮子上維持標校壓力時，氣體將在閥門處膨脹；

8、儀表的安裝形式分為垂直安裝和水平安裝，如果是垂直安裝形式，應保證儀表的直度優于1%；如果是水平安裝形式應保證儀表的水平度優于1%；

9、安裝在管道中的儀表不應受到應力的作用，儀表的出口和入口應有合適的管道支撐,可以使儀表處于z小應力狀態；

10、產品與計算機等相關聯進行標校等操作時，須***在安全場所進行。

十二、安裝注意事項：

為了能讓流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點：

1、須***垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；

2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的浮子流量計應加裝旁路管道和旁路閥；

3、入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；

4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；

6、為了避免由于管道引起的流量計變形，工藝管線的法蘭須***與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：

7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。

8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；

9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

十三、測量范圍和壓力損失：

十四、選型編碼：

十五、設計選用及訂貨須知：

1、請提供管道尺寸、壁厚、材質要求、精度要求；

2、請提供液體或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；

3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；

4、如有特殊要示，請與我公司銷售部聯系。
