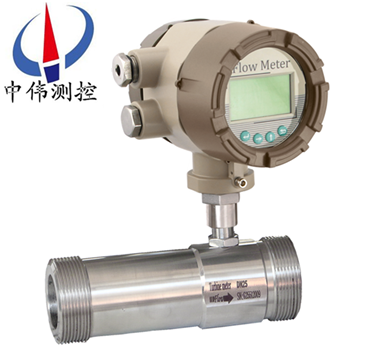

螺紋式液體渦輪流量計

•

螺紋式液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯

一、產品概述：
ZW-LWGY系列螺紋式液體渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外xj****技術生產制造的，是液體計量zui理想的流量計之一。流量計具有結構簡單、準確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
二、工作原理：
ZW-LWGY系列螺紋式液體渦輪流量計是當流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由*磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k；式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量(工作狀態下)[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LWGY系列螺紋式液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的螺紋連接式液體渦輪流量計傳感器可以應用于制藥行業。
四、主要特點：
1、壓力損失小，葉輪具有防腐功能。
2、具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
3、采用xj****的超低功耗單片微機技術，整機功能強，功耗低，性能******。具有非線性精度補償功能的智能流量顯示。
器。修正公式精度優于±0.02%。
4、儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。
5、采用eeprom對累積流量、儀表系數進行掉電保護。保護時間大于10年。
五、技術參數：
1、流量計規格，基本參數和性能指標
（見參數對照表）
2、準確度：0.5級、1.0級；
3、使用條件：
（1）環境溫度-20℃～50℃;
（2）相對溫度：5%～95%;
（3）被測介質溫度：-20℃～120℃;
（4）大氣壓力：86kpa～106kpa;
（5）防爆等級：ibⅱbt4。
4、信號傳輸距離：傳感器至顯示器的距離可達1000m。
六、電氣特性：
1、顯示方式：
（1）遠傳顯示：脈沖輸出（配顯示儀表）；
（2）現場顯示：7位lcd顯示累積流量，單位（m3）
7位lcd顯示瞬時流量，單位（m3/h）
（3）渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
（1）脈沖輸出，p-p值由供電電源確定；
（2）可帶脈沖輸出或4~20ma兩線制電流輸出；
（3）4~20ma兩線制電流輸出。
3、供電電源：
（1）dc5~24v；
（2）3v鋰電池安裝于儀表內部可連續使用八年以上；
（3）dc24v。
七、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH
2、通風******、避免日曬、雨淋
3、避免在配管有振動或應力的場所
4、避免易受到強烈熱輻射、放射性影響的場所
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾。
6、在有防爆要求的場所，應采用隔爆放大器
7、安裝位置應考慮便于安裝、操作、維修
八、使用說明：
1、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
2、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門(閥門應安裝在流量計后端)，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
3、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4、傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。(此項非常重要)
5、配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
6、傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)
7、在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

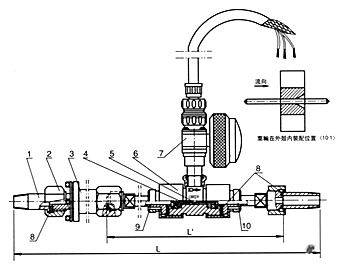

九、儀表結構及安裝方式：見（表二）、（圖一）、（圖二）：
1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；


2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

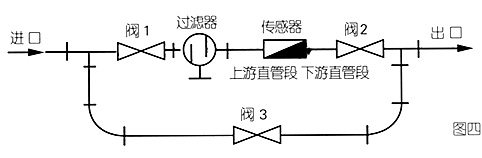

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道((如圖四)；

5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
十、布線與接地注意事項：
布線注意事項：
1、盡可能采用一根完整的電纜線。
2、應盡可能遠離電噪聲源(如大功率變壓器、電動機和強電源線)，避免與動力電源線平行布線。
3、建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，(一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內)。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題：
1、屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應******可靠，防爆型接地電阻需小于10Ω。

十一、流量范圍及工作壓力：

十二、參數對照表：

十三、選型編碼：

十四、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
