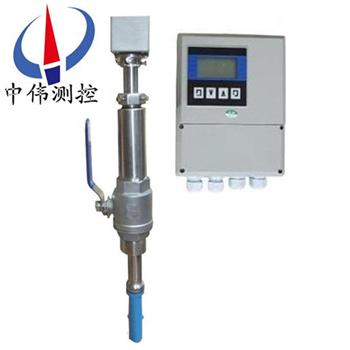

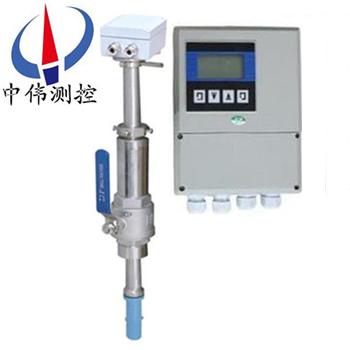

分體插入式電磁流量計

•
•
•

分體插入式電磁流量計利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有******的零點穩定性和不

一、產品概述：
ZW-LDEC系列分體插入式電磁流量計采用世界新技術。分體型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接，用來測量導電的液體的體積流量。是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。

二、工作原理：
ZW-LDEC系列分體插入式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、應用場合：
ZW-LDEC系列分體插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。特別適用于中、大口徑的管道測量內液體流體的測量,廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工農業部門的生產工藝過程流量測量和控制。

四、主要組成部分：
電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。防腐電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
五、主要特點：
1、布局容易,無可動部件,使用壽命長；
2、體積小,重量輕,安設方便,維護量小；
3、有截止閥分體插入式電磁流量計實現了不斷流即可安設,拆卸,方便用戶維護、磨練；
4、測量時不受被測管道材質的影響；
5、不必要襯里,不必要接地環。
六、技術參數：
1、儀表精度：管道式0.5級；插入式1.5級；
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體；
3、流速范圍：0.2～8m/s；
4、工作壓力：1.6MPa；
5、環境溫度：-40℃～+50℃；
6、介質溫度：聚四氟乙烯襯里≤180℃。
7、橡膠材質襯里≤65℃；
8、防爆標志：ExmibdⅡBT4；
9、防爆證號：GYB01349；
10、外磁干擾：≤400A/m；
11、輸出信號：4～20mA.DC，負載電阻0～750Ω；
12、通訊輸出：RS485或CAN總線；
13、電氣連接：M20×1.5內螺紋，φ10電纜孔；
14、電源電壓：90～220V.AC、24±10%V.DC；
15、z大功耗：≤10VA。

七、安裝要求：
1、安裝環境的選擇：
a、應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。
b、安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
c、安裝環境應便于安裝和維護。
2、安裝位置的選擇：
a、位置須***保證管道內始終充滿被測流體。
b、選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
c、測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。
d、應避免測量部位出現負壓。
e、被側管道直徑或周長容易測量，并且橢圓度應較小。
3、直管段長度：
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D。D為被測管道通徑。
4、流量控制閥門和調節閥門：
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
5、安裝底座的焊接的要求如下：
a、安裝底座63管子的軸線與被測管道的軸線相互垂直。其夾角為90°
b、采用焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6Mpa壓力無滲漏現象。
c、被測管道開孔尺寸與安裝底座的通孔外徑一致。
6、安裝方式：
a、垂直安裝：傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
b、傾斜安裝：其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
c、插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。
7、傳感器的安裝：
a、清理被測管安裝底座的焊渣和毛刺。
b、關掉上游流量控制閥門或采用低壓供水。
c、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
八、故障排除：
流量計在運行中會由于各種故障的發生會造成測量不準的現象，一般在運行中電磁流量計產生的故障大概可分為兩類。一類為流量計本身故障，元器件損壞引發的故障；一類為外界條件的改變引起的故障，例如：輸出不穩定、流動無數次、誤差過大等。下面介紹幾種簡單的故障排除辦法：
a、輸出不穩定：1.流場不穩；2.通過傳感器的液體中含有氣體、大固體塊；3.電氣連接虛接；4.接地不良；5.電極滲漏 解決方法：1.改造管道、或增加安裝假傳感器；2.正常現象；3.檢查接線，接好線；4.接好地線；5.修理傳感器。
b、液體流動無輸出：1.與轉換器之間的信號傳輸電纜兩芯線接反；2.電源未接或接觸不良；3.傳感器儀表管道、外殼、端面有滲漏。解決辦法：1.倒線頭；2.接好電源、保持接觸******；3.修理傳感器。
c、液體不流動有輸出：1.與轉換器之間信號傳輸電纜連接有斷路；2.信號電纜到電極連接斷路；3.電極表面沾污或沉積絕緣層；4.接地不良或斷路。 解決方法：1.接好電纜線；2.打開傳感器、重新接上；3.擦洗電極表面；4.接好地線。
d、誤差過大：1.零點過高；2.未******充滿液體；3.供電電源畸變過大；4.接地不良。 解決方法：1.重新調整零點；2.改善管道條件，傳感器始終充滿液體；3.改善供電電源條件，符合正常工作條件；4.接好地線。

九、安裝注意事項：
1、傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙、小石子顆粒等）容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回擺動；掛在電極附近的雜草的來回擺動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。
2、防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電極泄漏。
3、在流量計附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。插入式電磁流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。
4、適當的維護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當的空間。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。

十、正確選型：

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。
1、收集數據：
被測流體成份；
z大流量、z小流量；
z高工作壓力；
z高溫度、z低溫度；
2、量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，zui低流速應不小于0.2m/s，zui高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

3、參考流量范圍：

4、選型編碼：

十一、設計選用及訂貨須知：

1、測量介質：名稱、成分、狀態、導電性或電導率；

2、工作狀態溫度（℃）；

3、工作狀態壓力（Mpa）；

4、管道內外徑（DN），***小、正常、量范圍（m3/h）；

5、腐蝕性、磨損性，是否有負壓；

6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源；

7、安裝環境：防護等級和防爆要求。
